НИОКР, оборудование

Наименование Технические характеристики Кол. Ед. изм.

Пост управления переносной ПУ-3

Для питания и управления системы телеинспекции.

Генератор текстовой строки.

Вывод показаний датчика пути на монитор.

Удобная клавиатура ввода текста.

Максимальная потребляемая мощность - 45 Вт.

Встроенный цветной ЖК видеомонитор, диагональ 10,4".

Встроенный цифровой MPEG4 видеомагнитофон.

Разрешение: до 640 х 368, 25 кадров/сек;

Носитель информации: встроенный жесткий диск;

Время записи: до 50 час

Связь с компьютером - USB 2,0;

Рабочее положение поста управления - произвольное

Степень защиты IP67.

Питание:

  • 220В переменного тока;
  • 12В постоянного тока.

Минимальная рабочая температура - 0 град. С.

Максимальная рабочая температура - плюс 40 град. С.

Габариты (справочное значение) (высота х ширина х глубина) - 410х320х170 мм.

1.0

шт.

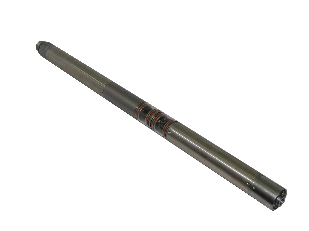

Видеокамера скважинная двухракурсная ВСД

Назначение: телеинспекция скважин.

Тип - цветная.

Формат - PAL.

Разрешение - 700 твл.

Чувствительность - 0,2лк, F=1,4.

Диапазон фокусировки: от 5 мм до бесконечности.

Максимальный угол обзора каждой из камер в воздуш. среде по диагонали - 100 угл. град.

Встроенный светильник - светодиоды.

Фронтальная – 6шт.

Боковая- 3шт.

Управление фокусировкой каждой из камер- дистанционное.

Управление яркостью светильников - дистанционное.

Выбор активной камеры- дистанционный.

Степень защиты - IP68.

Максимальное избыточное давление внешней среды - 4,0 МПа.

Минимальная рабочая температура - минус 10 град С.

Максимальная рабочая температура +60 град С.

Корпус из антикоррозийных материалов.

Габариты (диаметр х длина) (справочное значение) -42 х 835 мм.

Масса (справочное значение) - 8 кг.

1.0

шт.

Лебедка CRAB (automatic)

Назначение: Хранение, разматывание и намотка кабеля управления.

Привод намотки - электромеханический.

Укладка - автоматическая.

Максимальная длина кабеля:

Диаметром 12 мм – 300 м

Диаметром 9 мм – 400 м

Максимальная скорость кабеля на нижнем витке - 0,15 м/с

Максимальная скорость кабеля на верхнем витке - 0,3 м/с

Вращающее контактное устройство - необслуживаемое.

Датчик метража - электронно-механический.

Минимальная температура -20ºС.

Максимальная температура +50ºС.

Габариты (высота х ширина х глубина) (справочное значение) - 520х410х520 мм.

Масса (справочное значение) - 35 кг.

1.0

шт.

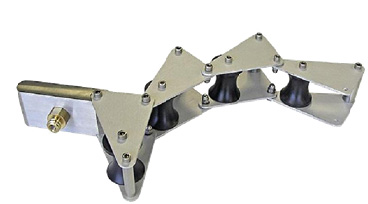

Устройство ввода УВК1

Устройство с направляющими роликами для ввода кабеля в скважину.

Монтаж: в устье скважины.

Диаметр используемого кабеля - до 12 мм

Диапазон диаметров труб - от 80 до 400 мм

Габариты (справочное значение) - 765х820х 415 мм

Масса (справочное значение) - 7,5 кг

1.0

шт.

Центратор пружинный ЦП

Назначение: оснащение видеокамеры для работы в трубах различного диаметра.

Состав: комплект сменных пружин для различных диаметров скважин от 100 до 400 мм.

1.0

комп
